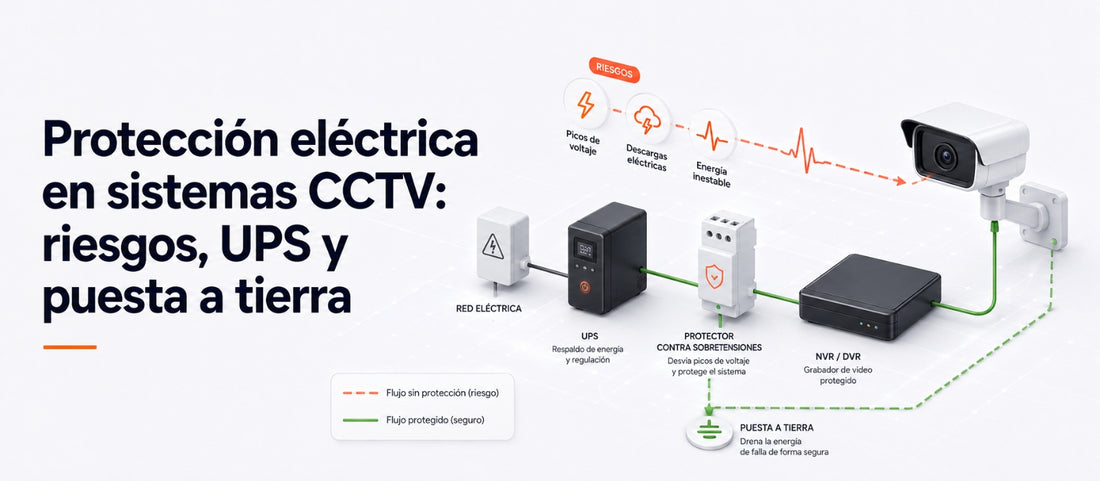

Protección eléctrica en sistemas CCTV: riesgos, UPS y puesta a tierra
En más del 60% de los casos donde un sistema CCTV falla prematuramente, el problema no está en las cámaras ni en el DVR/NVR: está en la infraestructura eléctrica. Las protecciones eléctricas son tan importantes como el propio hardware de grabación, y en Colombia, con redes eléctricas inestables y tormentas eléctricas frecuentes, su correcta implementación es crítica.
El error más común: alimentar desde fases distintas
Cuando las cámaras y el DVR se alimentan desde tomas eléctricas en diferentes fases de la instalación, aparecen problemas de sincronización de imagen difíciles de diagnosticar: barras horizontales en la imagen, color inestable, pérdida intermitente de señal. La solución es simple: todas las cámaras y el equipo central deben alimentarse desde la misma fase eléctrica.
UPS: Online vs Offline
No todas las UPS son iguales. Para sistemas CCTV profesionales:
- UPS Online (doble conversión): la recomendada. Siempre alimenta desde batería, sin interrupción al cambiar de red a batería. Filtra todas las variaciones y picos de tensión.
- UPS Offline (standby): solo actúa cuando detecta fallo. El cambio tarda entre 4 y 25 ms — suficiente para reiniciar un DVR o dañar un disco duro en escritura.
- UPS Line-interactive: intermedia. Corrige variaciones de tensión pero no elimina completamente los transientes.
La UPS debe ubicarse en el cuarto de control y su alimentación debe provenir de una subestación con planta autogeneradora de respaldo donde sea posible.
Topología de alimentación: estrella obligatoria
La alimentación debe seguir topología estrella: desde la UPS central hacia cada cámara individualmente. Nunca en serie (daisy chain). Esto garantiza que un problema en una cámara no afecte las demás.
Puesta a tierra (SPT)
Un sistema de tierra de mala calidad es invisible hasta que ocurre el daño. Cada tipo de tierra requiere su propia malla con varillas copper weld:
- Tierra eléctrica (sistema de potencia)
- Tierra de señal (datos y video)
- Tierra de pararrayos (separada de las anteriores)
El sistema de puesta a tierra requiere mantenimiento periódico: medición de resistencia (máximo 5 ohm para CCTV), inspección de conexiones y tratamiento del suelo si es necesario.
Protectores de transientes
Deben instalarse en ambos extremos de cada cable de señal de video y datos. Existen tres categorías:
- Arrester de gas: para protección primaria ante descargas de alta energía (rayos indirectos).
- Protector electrónico económico: para instalaciones estándar con bajo riesgo.
- Protector de alto costo: para instalaciones críticas, áreas abiertas o rurales con alta frecuencia de tormentas.
Sobre los pararrayos
Existe el mito de que los pararrayos atraen rayos. Es incorrecto: los pararrayos conducen de forma controlada las descargas que de todos modos ocurrirían. Sin pararrayos, la descarga busca el camino de menor resistencia, que puede ser tu equipo. En zonas rurales o abiertas, su instalación es imprescindible.
