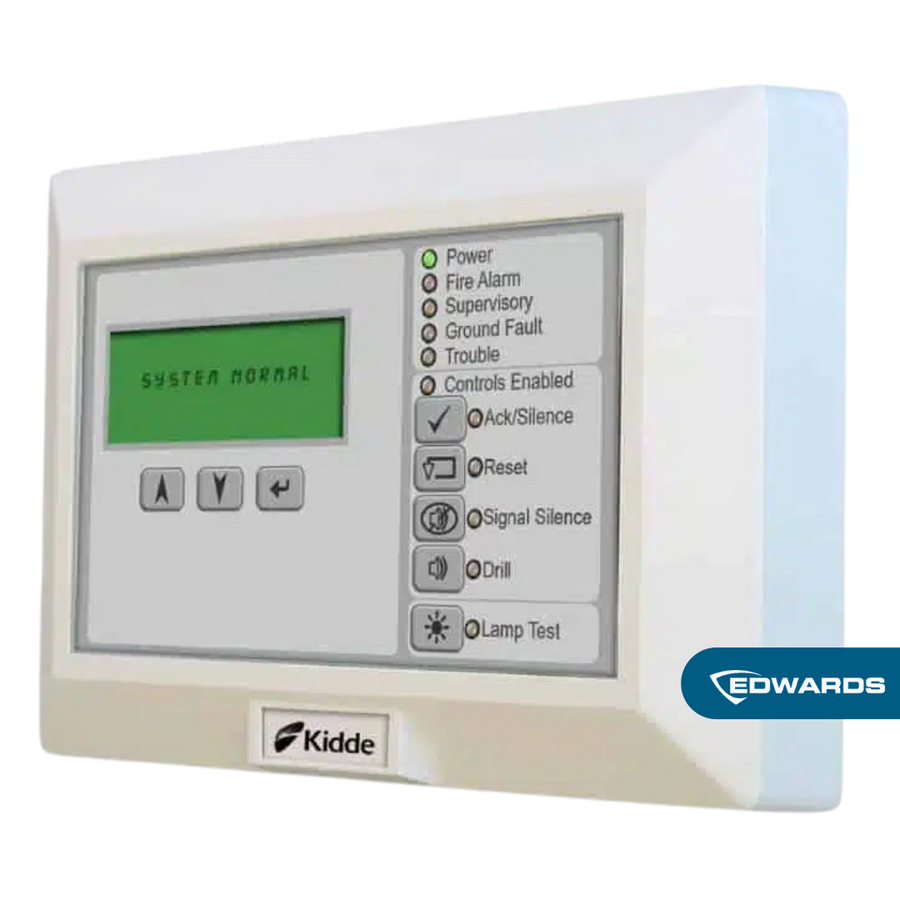

El Edwards RLCD-C-SP es un anunciador remoto LCD de la familia R-Series, que provee indicacion de estado y controles comunes para paneles de alarma contra incendios compatibles, incluyendo los sistemas iO-Series (iO64, iO500). Integra una pantalla LCD retroiluminada super-twist de 4 lineas por 20 caracteres, LEDs de estado, zumbador interno y comunicacion RS-485 en configuracion Clase A o Clase B a 9600 baud.
Funciona como unidad autonoma que puede alimentarse desde el panel (FACP) o desde una fuente de 24 VDC listada. No requiere programacion: solo se ajusta la direccion de red mediante DIP switch y la unidad recibe la informacion del panel. Se monta en caja electrica estandar de 4 pulgadas cuadradas usando el anillo de montaje incluido. El sufijo -SP corresponde a la designacion usada por distribuidores en Latinoamerica para el mismo equipo RLCD-C.
Características:
* Pantalla LCD retroiluminada super-twist de 4 x 20 caracteres (80 caracteres total)
* LEDs de estado (Power, Fire Alarm, Supervisory, Trouble, Ground Fault, Controls Enabled)
* Zumbador interno
* Controles comunes: Ack/Silence, Reset, Signal Silence, Drill, Lamp Test
* Comunicacion RS-485 Clase A o Clase B, 9600 baud (sin aislamiento de falla a tierra)
* Sin programacion: se ajusta solo la direccion de red por DIP switch
* Unidad autonoma alimentable desde el panel (FACP) o fuente de 24 VDC listada
* Montaje en caja electrica estandar de 4 pulgadas cuadradas con anillo de montaje incluido
* Compatible con keyswitch remoto opcional (RKEY) para habilitar/deshabilitar controles comunes
* Hasta dos expansores de LED conectables por anunciador (accesorio)
Especificaciones técnicas:
Tipo: Anunciador remoto LCD con controles comunes (R-Series)
Compatibilidad: Paneles de alarma contra incendios compatibles, incluyendo iO-Series (iO64, iO500)
Voltaje de operacion: 24 VDC continuo
Consumo en standby: 99 mA
Consumo en alarma: 115 mA
Comunicacion: RS-485 Clase A o Clase B, 9600 baud
Cableado de datos: 18 a 14 AWG (1.0 a 2.5 mm2), par trenzado (minimo 6 vueltas por pie)
Longitud maxima de corrida: 4,000 ft (1,219 m)
Circuito de keyswitch remoto: 5 VDC a 1 mA, potencia limitada, no supervisado
Cableado de alimentacion: 18 a 14 AWG (1.0 a 2.5 mm2)
Area de pantalla: 4 lineas de 20 caracteres cada una (LCD retroiluminada super-twist)
Dimensiones (Al x An x Pr): 5-5/8 x 8-1/2 x 1-1/2 in (14.3 x 21.4 x 3.8 cm)
Montaje: Caja electrica norteamericana de 4 pulgadas cuadradas o gabinete listado
Certificaciones: UL, ULC
Temperatura de operacion: 32 a 120 F (0 a 49 C)
Humedad relativa: 0 a 93% RH, sin condensacion a 90 F (32 C)
Contenido del empaque:
* Anunciador remoto RLCD-C-SP
* Anillo de montaje para caja de 4 pulgadas cuadradas
