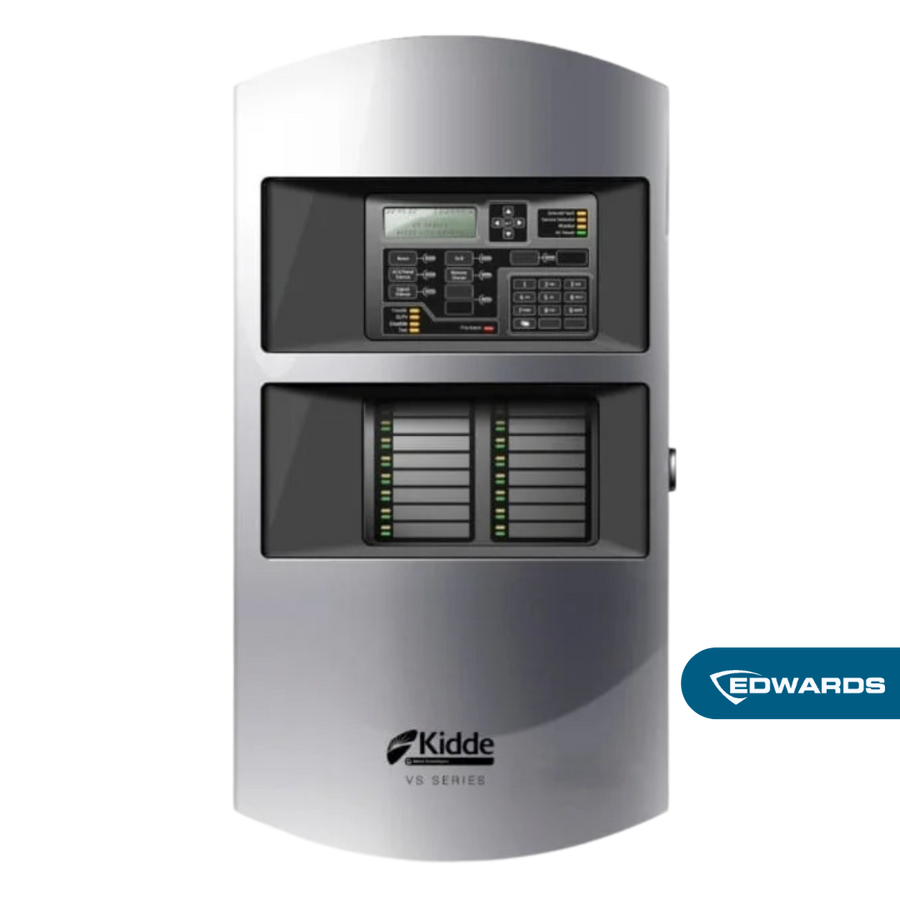

El Edwards EST VS4 (Kidde VS4) es un panel de control inteligente (direccionable) para sistemas de alarma de incendios, diseñado para aplicaciones pequeñas y medianas. Cada lazo soporta hasta 250 puntos direccionables (hasta 125 detectores y 125 módulos). El panel admite hasta dos tarjetas controladoras de lazo, ampliando la capacidad total hasta 1.000 dispositivos.
Es compatible con detectores y módulos inteligentes de la serie Signature de Kidde/Edwards e integra cuatro circuitos de notificación (NAC). El cableado del lazo y de los NAC puede configurarse en Clase B o, de forma opcional, en Clase A. El producto está diseñado conforme a UL 864 (EE.UU.) y ULC-S527 (Canadá).
Características:
* Direccionable (inteligente): hasta 250 puntos por lazo (hasta 125 detectores + 125 módulos)

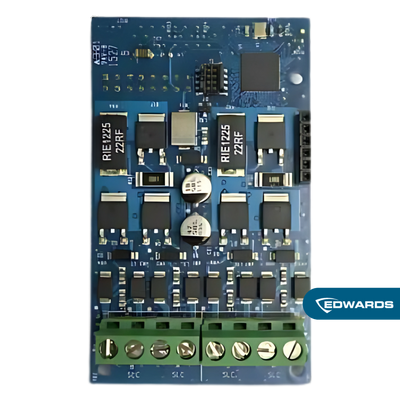

* Expandible hasta 1.000 dispositivos con tarjetas de lazo adicionales (V-SLC2-1, V-SLC2-2)
* Cuatro circuitos de notificación (NAC) configurables en Clase B (o dos NAC en Clase A opcional)
* Cada NAC configurable como salida continua, temporal, sincronizada, codificada o city-tie
* Autoprogramación y mapeo de dispositivos
* Pantalla LCD de 4 líneas (20 caracteres) para programación y diagnóstico
* Dos teclas programables en el panel frontal
* Detección de falla a tierra
* Sincronización de estrobos integrada conforme UL 1971
* Silenciamiento de corneta Genesis sobre dos hilos
* Relés de alarma y falla Forma C, más un relé supervisorio Forma A
* Puerto Ethernet opcional (SA-ETH) para diagnóstico y reporte remoto
* Hasta ocho anunciadores remotos por comunicación RS-485 (9600 baudios)
* Conformidad con NFPA 72, NFPA 720, UL 864, ULC-S527 y UL 2017
Especificaciones técnicas:
Tipo de sistema: Direccionable (inteligente)
Capacidad de puntos por lazo: 250 (hasta 125 detectores + 125 módulos)
Expansión máxima total: Hasta 1.000 dispositivos (hasta dos tarjetas de lazo)
Configuración de lazo y NAC: Clase B o Clase A (opcional)
Voltaje de entrada AC: 120 VAC 60 Hz (2,0 A) o 230 VAC 50/60 Hz (0,97 A)
Circuitos NAC: Cuatro Clase B (o dos Clase A opcional)
Corriente NAC (VS4): 2,5 A máx. por circuito; 6,0 A total a 120/230 VAC 60 Hz (5,0 A total a 230 VAC 50 Hz)
Voltaje de circuito NAC: 24 VFWR regulado
Salida auxiliar AUX 1 (continua): 24 VDC nominal @ 500 mA
Salida auxiliar AUX 2 (reseteable): 24 VDC nominal @ 500 mA
Corriente total AUX 1 + AUX 2 (standby): 500 mA
Circuito de batería: 24 VDC, recargable, sellada de plomo-ácido
Capacidad de carga de batería: 26 Ah (corriente de carga 2,47 A máx.)
Baterías en gabinete VS4: Hasta dos baterías de 18 Ah
Voltaje de comunicación del lazo: Máximo 20,6 V pico a pico
Resistencia máxima del lazo: 66 Ω
Capacitancia máxima del lazo: 0,5 µF
Corriente de falla a tierra (impedancia): 0,5 A máx.
Aisladores por lazo: Máximo 64
Calibre de conductor en terminales: 12 a 18 AWG (0,75 a 2,5 mm²)
Rango de temperatura operativa: 0 a 49 °C (32 a 120 °F)
Humedad relativa: 0 a 93 % sin condensación
Anunciadores remotos: Hasta 8 vía RS-485 (9600 baudios)
Relés: Alarma y falla Forma C; supervisorio Forma A (24 VDC @ 1 A resistivo)
Certificaciones / normas: UL 864, ULC-S527, UL 2017, UL 1971 (sincronización de estrobos), NFPA 72, NFPA 720
