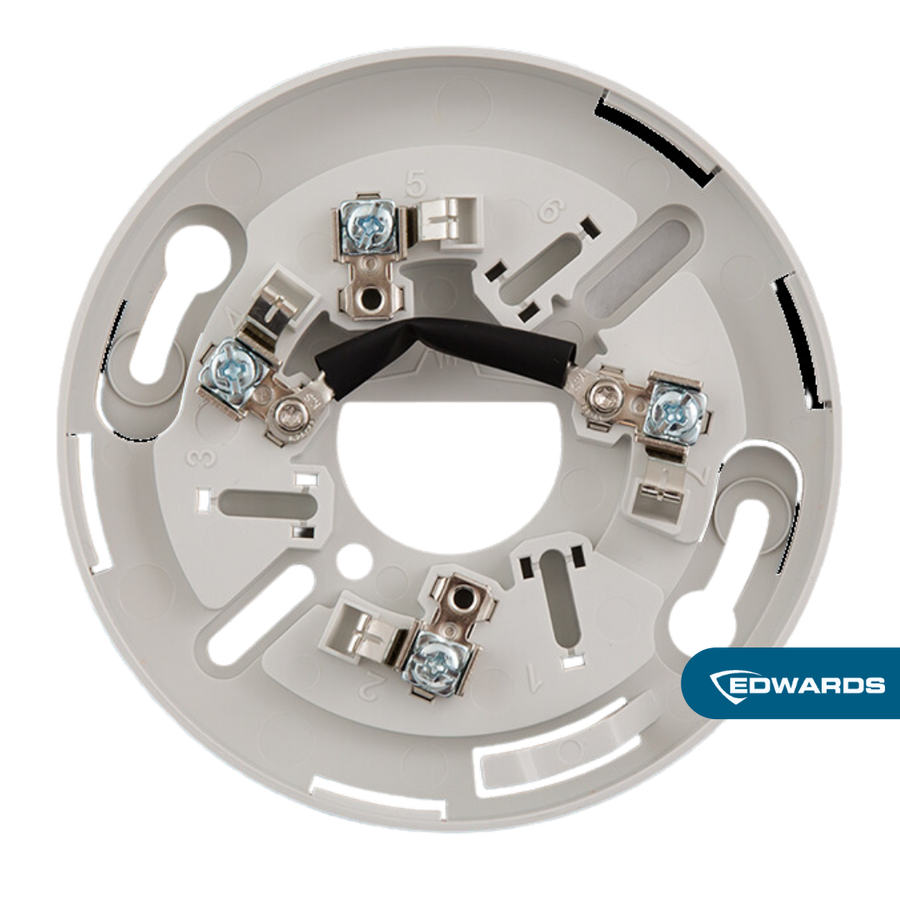

Edwards Kidde KI-SB Base Estándar para Detectores Direccionables

El KI-SB es la base estándar de montaje para detectores direccionables de la serie Signature de Edwards/Kidde. Conecta el detector al circuito de línea de señalización (SLC) del panel de control de incendios y se monta sobre cajas eléctricas estándar norteamericanas y europeas.

Sus terminales de cableado son accesibles desde el lado de la sala una vez montada la base, y proporciona terminales para la conexión de un LED remoto GSA-LED. Es un componente pasivo de interconexión dentro de sistemas de detección direccionable analógica inteligente.

Características:
* Base estándar de montaje para detectores de la serie Signature de Edwards/Kidde
* Conecta el detector al circuito de línea de señalización (SLC)
* Terminales de cableado accesibles desde el lado de la sala tras el montaje
* Proporciona terminales para conexión de LED remoto GSA-LED (resistencia máxima por hilo 10 Ω)
* Acepta cable de 12 a 18 AWG (16 y 18 AWG preferidos)
* Compatible con caja de 1 punta NA, octogonal de 3-1/2 y 4 pulgadas (38 mm de profundidad) y caja europea de 1 punta / BESA con centros de fijación de 60.3 mm
* Carcasa de polímero de ingeniería de alto impacto, color blanco
* Acepta faldón/anillo de acabado GSA-TS para cajas de 4 pulgadas

Especificaciones técnicas:
Tipo de equipo: Base estándar de montaje para detectores direccionables
Compatibilidad de detectores: Detectores de la serie Signature de Edwards/Kidde
Voltaje de operación: 15-19 VCC
Ancho: 4.2 pulgadas (106.7 mm)
Altura: 2.4 pulgadas (60.96 mm)
Material / Carcasa: Polímero de ingeniería de alto impacto, blanco
Tipo de circuito: Línea de señalización (SLC) / Analógica direccionable
Calibre de cable (terminales): 12 a 18 AWG (1.0 a 4.0 mm²); 16 y 18 AWG preferidos
Par de apriete: Tornillos de montaje 18 lbf-in (2.0 N·m) máx.; terminales 12 lbf-in (1.4 N·m) máx.
Cajas eléctricas compatibles: 1-punta NA; octogonal 3-1/2" (89 mm) y 4" (102 mm) por 1-1/2" (38 mm) de profundidad; 1-punta europea 75 mm y BESA con centros de fijación de 60.3 mm
Temperatura de operación: 32 a 120°F (0 a 49°C)
Humedad relativa: 0 a 93% sin condensación
Certificaciones: CAN/ULC-S529-09, UL 268, UL 521

Garantía: 1 año.
