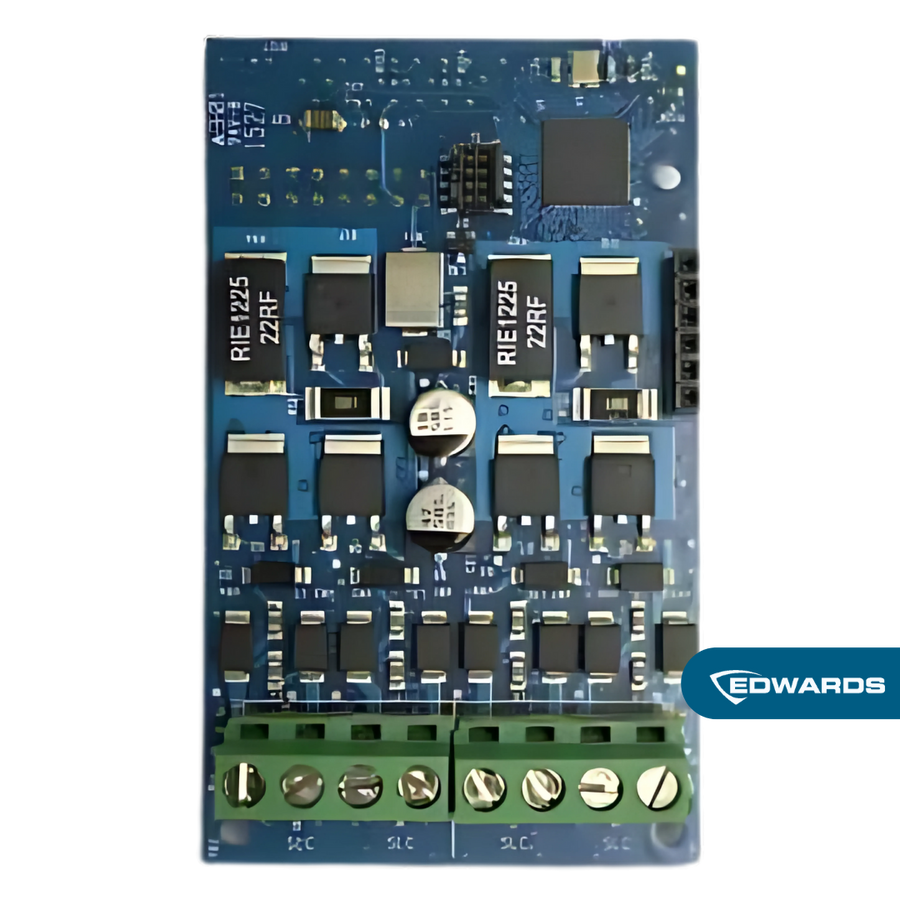

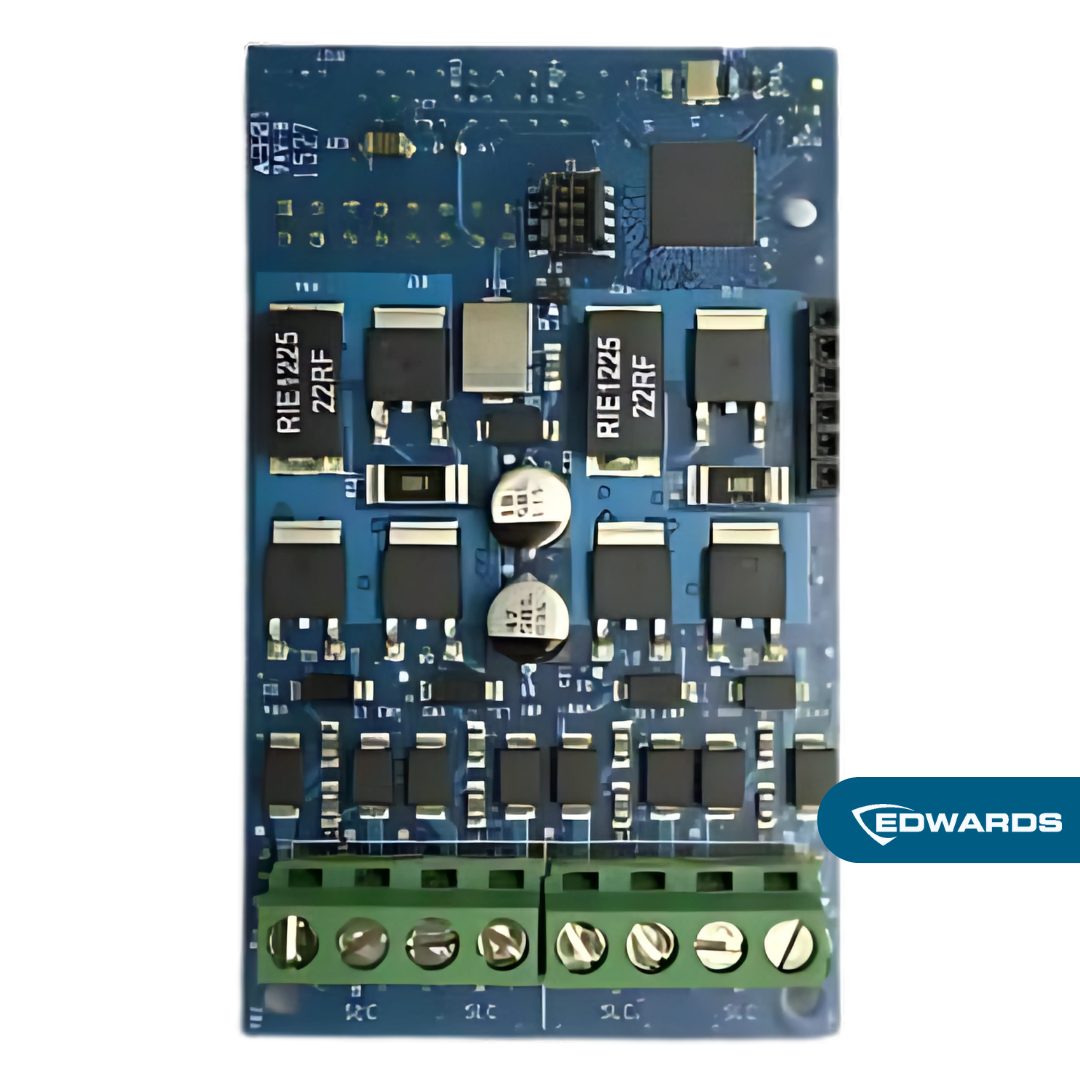

El V-SLC2-2 es una tarjeta controladora de doble lazo direccionable (Signature loop controller) para el panel de alarma contra incendio VS4 de Edwards (marca Kidde/EST). Agrega dos lazos de dispositivos inteligentes (SLC) Clase A, Clase B o Clase X al panel. Cada lazo soporta 250 direcciones (125 detectores y 125 modulos), para un total de 500 puntos direccionables por tarjeta. El VS4 admite hasta dos tarjetas de lazo, alcanzando un maximo de 1,000 dispositivos por panel segun la configuracion.
Es un componente exclusivamente profesional para sistemas direccionables del panel VS4; no posee conectividad inalambrica, visualizacion, almacenamiento ni aplicaciones moviles. La tarjeta se instala como modulo de opcion conectado a la electronica principal o al backplane del panel VS4, del cual obtiene alimentacion (24 VDC) y comunicaciones. El lazo es supervisado contra circuitos abiertos, cortocircuitos y fallas a tierra.
Características:
* Tarjeta controladora de doble lazo Signature (2 circuitos SLC independientes)
* Soporta cableado Clase A, Clase B o Clase X (seleccionable por lazo)
* Cada lazo: 250 direcciones (125 detectores + 125 modulos)
* Total por tarjeta: 500 puntos direccionables
* Compatible con el panel VS4 (modulo de opcion V-SLC2-2)
* Lazo supervisado contra abiertos, cortocircuitos y fallas a tierra
* Soporta hasta 64 aisladores por lazo (entre bases aisladoras y modulos aisladores)
* El VS4 admite hasta dos tarjetas de lazo (maximo 1,000 dispositivos por panel)
Especificaciones técnicas:
Tipo: Tarjeta controladora de doble lazo direccionable (Signature loop controller / SLC)
Panel compatible: Edwards / Kidde VS4
Numero de lazos: 2 lazos SLC (circuitos de dispositivos)
Capacidad por lazo: 250 direcciones (125 detectores + 125 modulos)
Capacidad total de la tarjeta: 500 puntos direccionables
Maximo del panel VS4: Hasta 1,000 dispositivos con dos tarjetas de lazo
Tipos de cableado: Clase A, Clase B o Clase X
Voltaje de operacion: 24 VDC (suministrado por el panel host)
Voltaje de linea de comunicacion: Maximo 20.6 V pico a pico
Corriente de circuito (max): 0.5 A maximo por lazo
Consumo por lazo cargado (1er lazo de la tarjeta): Standby 55 mA / Alarma 80 mA
Consumo por lazo cargado (2do lazo de la tarjeta): Standby 45 mA / Alarma 70 mA
Resistencia maxima del lazo: 66 Ω
Capacitancia maxima del lazo: 0.5 µF
Aisladores por lazo: 64 maximo (entre bases aisladoras y modulos aisladores)
Impedancia de falla a tierra: 0 a 5 kΩ
Calibre de terminal: 12 a 18 AWG (0.75 a 2.5 mm²)
Temperatura de operacion: 0 a 49°C (32 a 120°F)
Humedad relativa: 0 a 93% sin condensacion
Circuito: Limitado en potencia (power-limited) y supervisado
Certificaciones del sistema VS4: UL 864, CAN/ULC-S527 (NFPA 72, NFPA 720, UL 2017)
