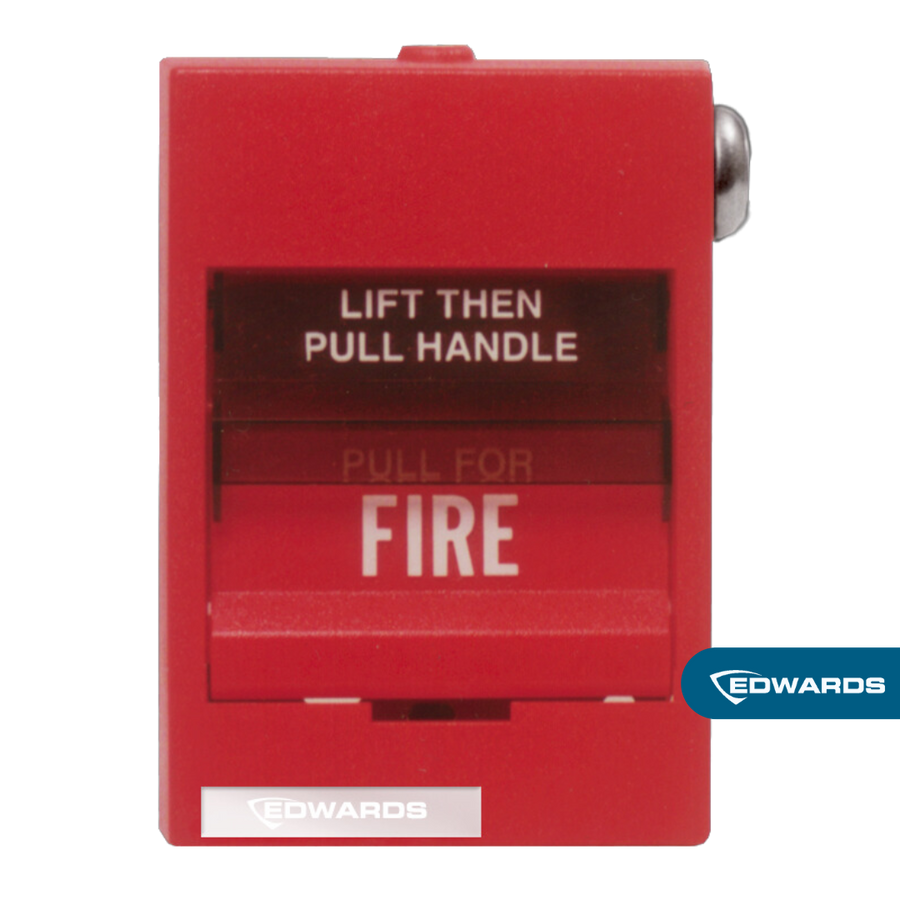

La estacion manual de doble accion GSA-M278 de Edwards/Kidde (Signature Series) es un dispositivo iniciador de alarma direccionable, normalmente abierto, de contacto seco, que requiere dos acciones del usuario para activar la alarma: primero levantar la compuerta superior marcada LIFT THEN PULL HANDLE y luego tirar de la manija. Esto reduce los disparos accidentales y cumple los requisitos ADA para estaciones de tiro manual. Esta fabricada en Lexan rojo de alto impacto con marcas blancas y placa de respaldo en acero.
Funcion en sistema: iniciador manual direccionable de una sola etapa (single stage / one stage). El modulo de entrada montado en la parte posterior supervisa la estacion y envia la senal de alarma al Signature Loop Controller cuando se opera la palanca. Es un dispositivo inteligente con microprocesador integral que toma las decisiones en la propia estacion, con direccionamiento electronico (sin interruptores de direccion) y operacion stand-alone que registra la alarma incluso si se detiene el sondeo del controlador de lazo.
Características:
* Dispositivo direccionable de una sola etapa (one stage) con doble accion, normalmente abierto, de contacto seco
* Requiere dos acciones: levantar la compuerta (LIFT THEN PULL HANDLE) y tirar de la manija
* Dispositivo inteligente con microprocesador integral: las decisiones se toman en la estacion
* Direccionamiento electronico: el controlador de lazo asigna la direccion; no hay interruptores de direccion (configurable opcionalmente con SIGA-PRO Signature Program/Service Tool)
* Memoria no volatil: almacena direccion programable, numero de serie, tipo de dispositivo y numero de trabajo
* Actualiza automaticamente informacion historica: horas de operacion, fecha del ultimo mantenimiento, cantidad de alarmas y problemas (troubles), y fecha/hora de la ultima alarma
* LEDs de diagnostico: verde parpadeante (sondeo normal), rojo parpadeante (estado de alarma); visibles cuando el modulo se retira de la caja electrica
* Mecanismo de reinicio con llave (la llave se suministra con la estacion)
* Cumple requisitos ADA para estaciones de tiro manual
* Compatible unicamente con el Signature Loop Controller de Kidde (sistemas VS y VM)
* Mapeo automatico de dispositivos: transmite al controlador de lazo su ubicacion respecto a otros dispositivos del circuito
* Operacion stand-alone: registra la alarma incluso si se detiene el sondeo del controlador de lazo
* Codigo de personalidad asignado de fabrica (Normalmente abierto - Alarma con enclavamiento, Clase B)
* Vidrio (glass rod) frontal reemplazable instalado dentro de la cubierta
Especificaciones técnicas:
Tipo: Estacion manual iniciadora direccionable, normalmente abierta, contacto seco, doble accion, una etapa (one stage)
Protocolo/Compatibilidad: Signature Loop Controller (Kidde Signature Series; sistemas VS y VM)
Direccionamiento: Electronico (1 direccion en el SLC); sin interruptores de direccion. Codigo de personalidad de fabrica: NO - Alarma con enclavamiento, Clase B
Voltaje de operacion: 15,2 a 19,95 VDC (19 VDC nominal)
Consumo standby: 250 uA
Consumo activado: 400 uA
Calibre de conductor: 12 a 18 AWG (1,0 a 4,0 mm2); preferibles 16 y 18 AWG
Temperatura de operacion: 32 F a 120 F (0 C a 49 C)
Temperatura de almacenamiento: -4 F a 140 F (-20 C a 60 C)
Humedad relativa: 0 a 93% sin condensacion (noncondensing)
Construccion / Housing: Lexan rojo de alto impacto con marcas blancas y placa de respaldo en acero
Mecanismo de operacion: Doble accion, palanca de tiro (pull lever)
Montaje: Caja North American individual (1-gang) de 2-1/2 in (64 mm) de profundidad, o caja cuadrada de 4 in con 1-1/2 in (38 mm) de profundidad con tapa individual; o caja de montaje en superficie 276B-RSB
Indicadores LED: LED de diagnostico: verde parpadeante (sondeo normal), rojo parpadeante (alarma); visibles al retirar el modulo de la caja
Reset: Mecanismo de reinicio con llave (llave suministrada con la estacion)
Certificaciones: UL/ULC Listed; listados de agencia: UL, ULC, MEA, CSFM, FM. Para cumplir CAN/ULC-S527 (ESD) debe montarse en caja metalica (backbox) aterrizada. Cumple FCC parte 15 y requisitos ADA
Peso de envio: 1 lb (0,5 kg)
Contenido del empaque:
* Estacion manual GSA-M278 (unidad ensamblada de fabrica)
* Llave de reinicio
* Dos tornillos de maquina #6-32 x 1/2 in para montaje
* Vidrio (glass rod) para instalar en la cubierta
Garantía: 2 años.
