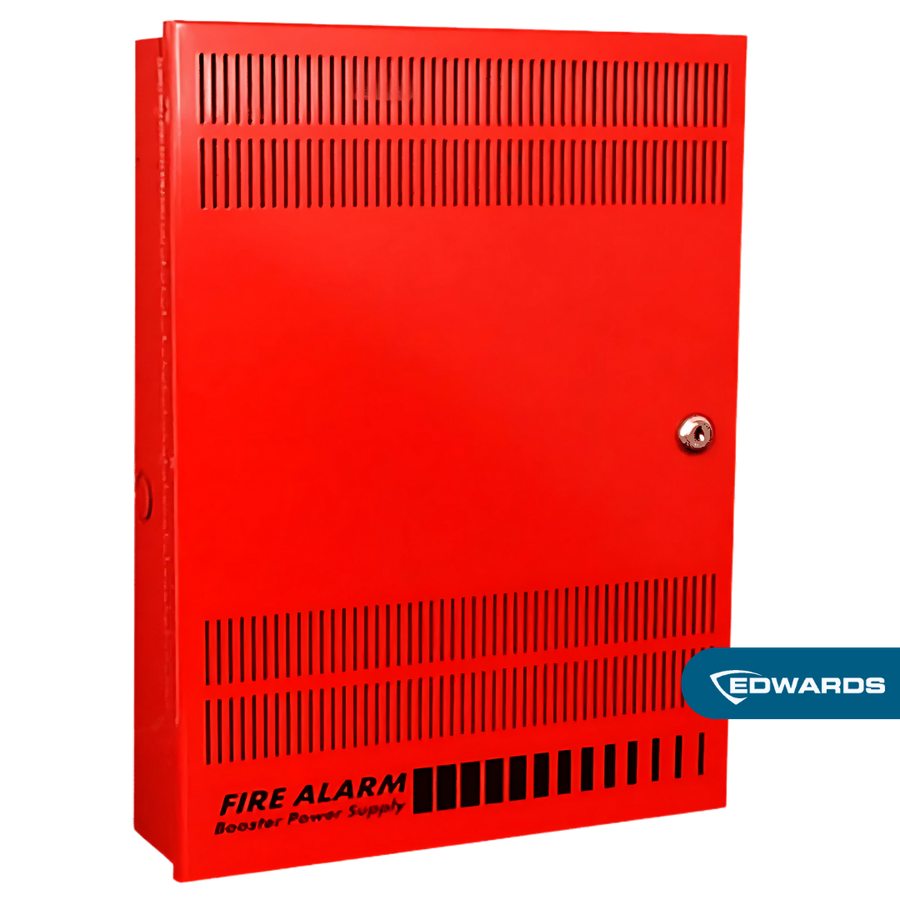

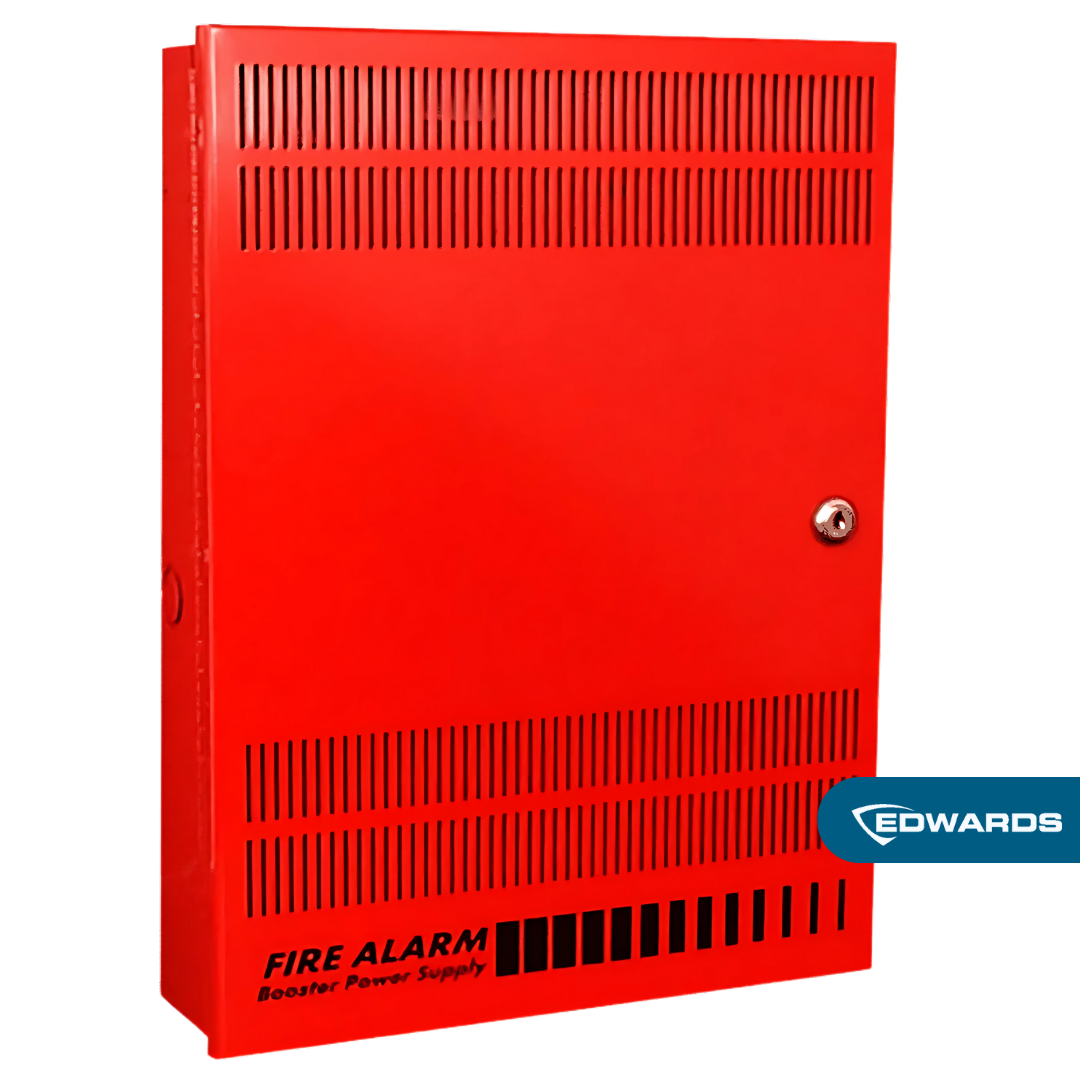

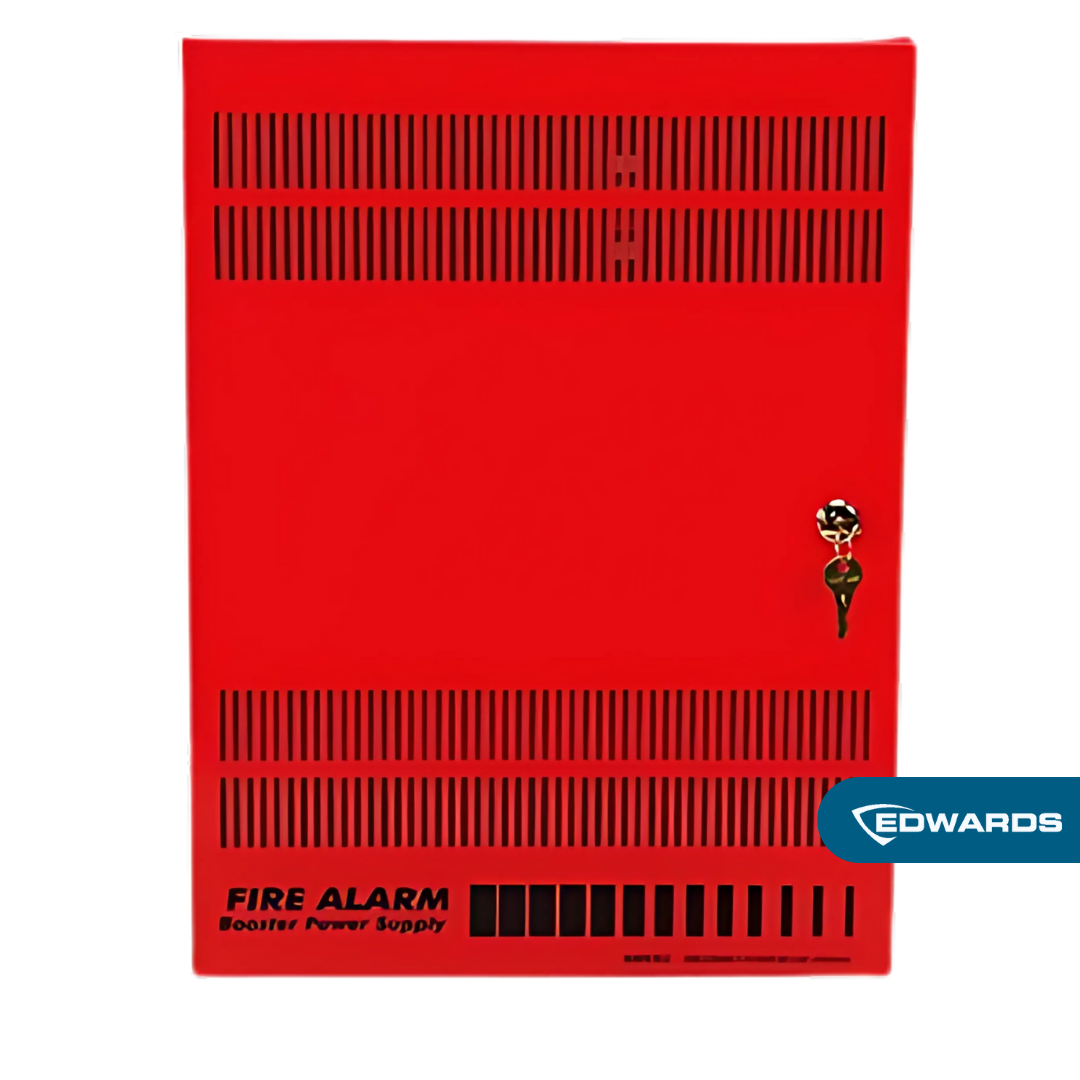

El Edwards BPS6A es una fuente de poder de respaldo remota (Remote Booster Power Supply) de 6.5 A y 24 VDC, disenada para extender la capacidad de potencia de sistemas de comunicacion de emergencia, notificacion masiva, alarma de incendio, seguridad o control de acceso de Edwards/EST. Se activa desde modulos de opcion o desde un circuito de control y suministra potencia regulada y supervisada para circuitos de notificacion (NAC) cuando la capacidad del panel principal resulta insuficiente.
Es un equipo industrial sin conectividad inalambrica, para instalacion en interior seco. Cuenta con cuatro circuitos independientes NAC/AUX (supervisados cuando se configuran como NAC), dos entradas de sensado Class B y un rele de falla configurable. Es compatible con configuracion Class A o Class B mediante jumpers y con modo Genesis para NAC continuos.
Características:
* Cuatro circuitos independientes NAC/AUX (supervisados cuando se configuran como NAC)
* Dos circuitos de entrada de sensado (Sense 1 y Sense 2)
* Salida auxiliar dedicada continua de 200 mA (no supervisada, no conmutada)
* Siete LED indicadores de estado: AC, NAC1-4, BAT y GND
* Deteccion y reporte de fallas: cortocircuito, sobrecarga, falla a tierra y bateria baja
* Ante sobrecarga, el NAC/AUX activo se apaga y se reactiva a los 30 segundos para verificar si la condicion persiste
* Configuracion Class A o Class B mediante jumpers JP1 y JP2 (por defecto Class B)
* Habilitacion/deshabilitacion de falla a tierra por jumper JP3
* Modo Genesis para NAC continuos
* Rele de falla comun (Form C) configurable para falla comun o para indicacion de perdida de AC
* Enclosure de acero para montaje en superficie o semiflush con espacio para dos baterias de respaldo
* Aloja hasta tres modulos de opcion en soportes de montaje internos
Especificaciones técnicas:
Tipo de equipo: Fuente de poder de respaldo remota (Remote Booster Power Supply), 6.5 A / 24 VDC
Modelo base: BPS6A (120 VAC) / BPS6A/230 (230 VAC)
Variantes 6.5 A cubiertas por el manual: BPS6A, BPS6A/230, BPS6AC, MIRBPS6A, MIRBPS6A/230, XLS-BPS6A, XLS-BPS6A/230, EBPS6A, EBPS6A/230
Voltaje de entrada AC: 120 VAC / 230 VAC (50/60 Hz)
Potencia de entrada: 390 W (modelo 6.5 A)
Voltaje de salida NAC: 19.1 a 26.40 VDC
Voltaje de salida AUX: 19.0 a 26.48 VDC
Corriente de salida NAC/AUX: 3.0 A max. por circuito (factor de potencia 0.35); 6.5 A max. total para todos los NAC; 6 A max. total para todos los AUX
Circuitos NAC/AUX: 4 circuitos independientes (supervisados al configurarse como NAC)
Circuitos de sensado: 2 entradas de sensado (Sense 1 y Sense 2)
Voltaje de sensado (entrada): 6 a 45 VDC (FWR y DC no filtrado)
Corriente de sensado (entrada): 6 mA @ 24 VDC, 3 mA @ 12 VDC, 12 mA @ 45 VDC
Salida auxiliar continua: 1 salida auxiliar dedicada, no supervisada, no conmutada de 200 mA (19.49 a 26.85 VDC)
Carga capacitiva NAC/AUX: 10,000 uF max. NAC continuos; 2,200 uF max. NAC de cadencia codificada; 2,200 uF max. AUX
Clase de cableado NAC/AUX: Class A o Class B
Rele de falla comun: Form C, 1 A, 30 VDC (resistivo)
Resistencia de fin de linea (EOL) NAC: UL: 15 kohm (P/N EOL-15); ULC: P/N EOL-P1 con resistor de 15 kohm
Capacidad de baterias: 6.5 a 24 Ah (aplicaciones ECS/MNS/LSS y seguridad/control de acceso); maximo 10 Ah dentro del enclosure BPS
Limite de corriente del cargador: 1.2 A con jumper de bateria cortado; 2.1 A con jumper de bateria sin cortar
Calibre de cable: 18 a 12 AWG (0.75 a 2.5 mm2)
Rango de temperatura operativa: 32 a 120 F (0 a 49 C)
Humedad relativa: 0 a 93% sin condensacion
Impedancia de falla a tierra: 10 kohm
Ambiente de instalacion: Interior seco
Dimensiones del enclosure: Alto 17.0 in (43.2 cm) x Ancho 13.0 in (33.0 cm) x Fondo 6.5 in (16.5 cm)
Enclosure: Acero; aloja la electronica y dos baterias de respaldo
Montaje: Superficie o semiflush
Certificacion UL: UL 864 (10a edicion) - segun datasheet oficial 2018 (E85005-0125)
Cumplimiento FCC: Class A, Part 15 de las Reglas FCC (entorno comercial)
Certificado NYC: NYC Fire Department Certificate of Approval: MEA 476-91-E XIII
Directivas Union Europea: 1999/5/EC (R&TTE), 2002/96/EC (WEEE), 2006/66/EC (baterias)
Fabricante: Edwards, A Division of UTC Fire & Security Americas Corporation (Bradenton, FL)
Documento tecnico: Technical Reference Manual P/N 3100485-EN, Rev. 04, ISS 28AUG12
Contenido del empaque:
* Fuente de poder de respaldo remota (enclosure de acero + tarjeta de circuito + disipador de calor)
* Soportes de montaje para modulos de opcion
* Documentacion / manual de referencia tecnica
