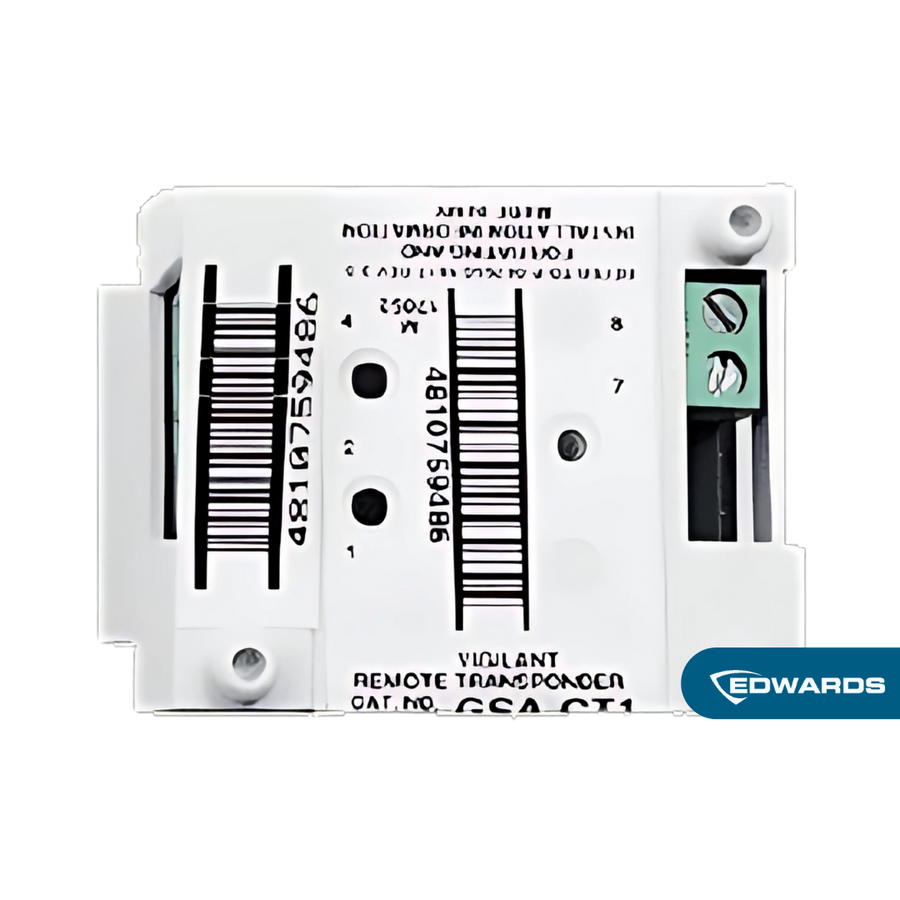

El Edwards GSA-CT1 (Signature Series Single Input Module) es un dispositivo direccionable analogico usado para conectar un circuito de dispositivo iniciador (IDC) tipo contacto seco normalmente abierto, Class B, de alarma, supervision o monitoreo, a un controlador de lazo Signature (Signature loop controller). Requiere una sola direccion de dispositivo.
El GSA-CT1 puede usarse para aplicaciones de alarma, supervision o monitoreo. Esto se determina mediante un codigo de personalidad que el controlador de lazo descarga al modulo durante la configuracion del sistema. El controlador asigna la direccion automaticamente (tambien puede asignarse una direccion personalizada por computadora); no se usan switches de direccionamiento.
Características:
* Dispositivo direccionable analogico de la serie Signature
* Conecta 1 circuito de dispositivo iniciador (IDC) Class B
* Para contactos secos normalmente abiertos (N.O.)
* Configuracion mediante codigo de personalidad descargado desde el controlador de lazo
* LED verde de estado normal (destella)
* LED rojo de alarma/activo (destella)
* Direccionamiento electronico automatico sin switches
* Requiere controlador de lazo Signature (Signature loop controller)
* 4 codigos de personalidad seleccionables (alarma latching, alarma latching retardada, activo no-latching, activo latching)
Especificaciones técnicas:
Tipo: Modulo de entrada (single input module), direccionable analogico
Rango de voltaje de operacion: 15.2 a 19.95 VDC
Consumo en reposo (standby): 300 µA
Consumo activado: 450 µA
Capacidad de entrada: 1 circuito IDC Class B, contacto normalmente abierto
Impedancia de falla a tierra: 10 kΩ
Valor de resistencia EOL (fin de linea): 47 kΩ, UL listed (P/N EOL-47)
Resistencia maxima del circuito: 50 Ω (25 Ω por conductor)
Capacitancia maxima del circuito: 0.1 µF
Maximo en el circuito iniciador: 10 VDC @ 350 µA
Rango de temperatura de operacion: 0 a 49°C (32 a 120°F)
Rango de temperatura de almacenamiento: -20 a 60°C (-4 a 140°F)
Humedad relativa: 0 a 93% sin condensacion a 32°C (90°F)
Calibre de cable compatible: 12, 14, 16 o 18 AWG (2.5, 1.5, 1.0 o 0.75 mm²)
Cajas electricas compatibles: Caja 1-gang de 2-1/2 in (64 mm) de profundidad; o caja cuadrada de 4 in con 1-1/2 in (38 mm) de profundidad y tapa 1-gang
Controlador requerido: Signature loop controller (controlador de lazo direccionable)
Codigos de personalidad: 4 seleccionables (1: alarma N.O. latching; 2: alarma N.O. latching retardada ~16 s; 3: activo N.O. no-latching; 4: activo N.O. latching)
Certificaciones: UL 864, CAN/ULC-S527 (UL/ULC listed), CE
Contenido del empaque:
* Modulo GSA-CT1 (unidad ensamblada de fabrica)
* Tapa de pared blanca 1-gang (wall plate)
* Resistencia EOL 47 kΩ UL/ULC (P/N EOL-47)
* Tornillo autorroscante 4-24 x 1/2 in
* Dos tornillos de maquina 6-32 x 1/2 in
